為什么熱絲CVD（HoFCVD）可以實現低溫（室溫-200℃）SiNx、SiNxOy、SiOx薄膜的制備？

【概要描述】

分類：技術服務
作者：Haibin Huang
來源：
發布時間：2025-03-10
訪問量：0

詳情

在熱絲CVD（HoFCVD）制備薄膜的反應過程中，其反應大致可以分為3個階段：

1、氣體分子與熱絲表面的碰撞反應：

HoFCVD鍍膜過程中，通過調節電流大小使熱絲維持在一個極高的溫度（2000K以上），當反應氣體分子碰撞到高溫?zé)峤z，高溫?zé)峤z能夠有效地裂解反應源產生相應的活性基團——Si、NH₂、O、H，同時也會有Si_xN_yO_zHa、Si_xN_y、Si_xN_yO_z等之類的復合或混合活性基團產生。它們的能量很高（從熱絲表面脫離時，僅比熱絲溫度低幾百K）。

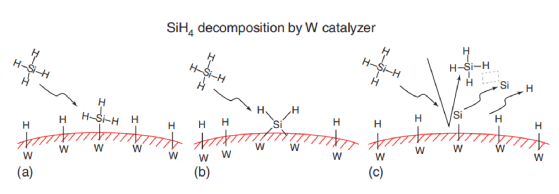

圖1. (a) 熱絲溫度＜室溫; (b)室溫＜熱絲溫度＜1000℃; (c)熱絲溫度＞1000℃

圖1來源Matsumura etal. 2004

2、從熱絲表面到襯底之間氣相中的反應：

HoFCVD不依賴分子間碰撞產生活性基團，所以腔室內工藝氣壓可以很低（~1Pa）。又平均自由程反比于氣壓，相較于其他工藝氣壓較高的CVD設備，HoFCVD中的活性基團可以具有更大的平均自由程。因此通過調節熱絲與載板間距，可以使HoFCVD中活性基團間幾乎不發生碰撞。活性基團攜帶的能量在氣相傳輸過程中因氣體分子間碰撞造成損耗的概率和程度很低，得以攜帶更高的能量達到襯底表面。

3、在襯底表面的反應：

活性基團達到襯底表面后發生的一系列反應，此過程的劇烈程度取決于反應基團本身攜帶的能量（溫度）和襯底溫度二者的疊加。因此如果反應基團本身攜帶的能量足夠高時，即使襯底表面溫度較低（25℃~200℃），也足以生成SiNx、SiNxOy、SiOx等物質。

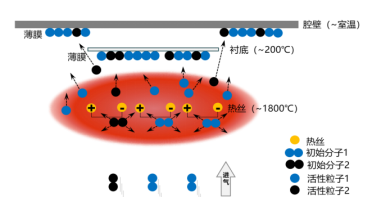

圖2. 不同氣源在HoFCVD設備中的反應過程

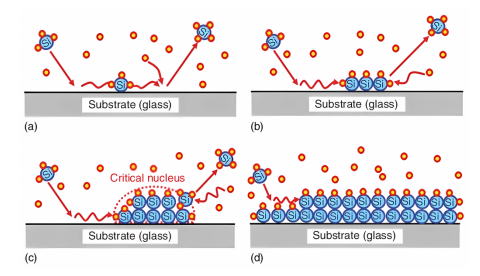

圖3. SiH₃前驅體生長的Si薄膜生長模型。大圓表示Si原子，小圓表示H原子。

(a)Si原子在襯底表面上的運動，吸附和脫附達到平衡；(b)一些Si原子開始聚集，但一些Si原子仍然從表面脫附；

(c)聚集在襯底表面的Si原子數量超過臨界成核的數量，然后，由于形核的吸引力，脫附受到抑制；(d)si薄膜開始生長。

再進一步，在襯底表面發生的反應又可細分為三個特征過程（可類比為：氣-液-固三相反應）：

1)、襯底的極表面發生的氣-固反應。各種氣相基團與襯底表面的原子直接反應，發生沉積或者刻蝕。這個特征過程最為復雜，可發生的反應和同時發生的反應很多。這個過程中最經典的為硅薄膜的沉積及其逆反應硅薄膜被氫氣刻蝕。

2)、基團在襯底表面的遷移和固相反應。硅薄膜中微晶成分的生產、氮化硅、氧化硅相的生產，均與該過程有很大關系。

3)、基團在形成固相薄膜后的應力調整和少量的基團的短程位置調整。生產薄膜中應力的調整、折射率的微小變化等。

所以，襯底加熱對生成SiNx、SiNxOy、SiOx等薄膜的結晶性、細微結構、應力等性能指標是可以產生明顯影響。但化學鍵結構和晶相結構的生成，最主要還是由活性基團本身的能量（HoFCVD中由熱絲提供）決定的。同時，由于較長的平均自由程，HoFCVD氣相中的副產物較少，有利于控制氣-固反應。

綜上，我們可以看出，熱絲CVD中有兩個溫區，一個是高溫?zé)峤z，另一個是襯底。主要由高溫?zé)峤z給基團提供能量使其具有活性，而襯底溫度僅起到輔助熱的作用。熱絲溫度決定了反應基團的溫度和生產的物質的主要化學鍵，襯底溫度會促使薄膜結晶、應力改變等。在化學工業出版的《熱絲化學氣相沉積技術》一書中，第4章和第5章中的研究結果充分證明了這一點。漢可公司在基于熱絲CVD技術的HoFCVD設備中也已成功在室溫~ 200℃范圍內制備了折射率可以低到1.7的SiNx薄膜和折射率達到1.5的SiNxOy薄膜。
