李財芳李鳴慧石勁松黃海賓李志美江西省科學院應用化學研究所江西漢可泛半導體技術有限公司江蘇漢可智能裝備有限公司

摘要: 氮化硅（SiNx）薄膜是一種極具潛力的涂層，具有優異的物理化學和光學性能。然而，制備出綜合性能良好的薄膜仍然面臨著諸多挑戰。本研究致力于開發一種利用自制的催化化學氣相沉積（Cat-CVD）設備來制備具有可控折射率的均勻SiNx薄膜的方法。采用正交實驗設計，研究了反應壓力、SiH4與NH3的比例、SiH4與H2的比例以及襯底溫度這四個關鍵影響因素的作用。所評估的響應參數包括SiNx薄膜的折射率、消光系數、均勻性和沉積速率。與單因素變量試驗相比，正交實驗?zāi)軌蛲ㄟ^最少的實驗次數，得出綜合質量最佳的SiNx薄膜的最優制備工藝。同時，運用傅里葉變換紅外光譜（FTIR）、X射線光電子能譜（XPS）和掃描電子顯微鏡（SEM）等多種表征方法對SiNx薄膜的微觀結構進行了分析，以探究制備因素與SiNx薄膜性能之間的關系。

1.成果介紹

氮化硅（SiNx）薄膜是一種極具潛力的涂層，具有優異的物理化學和光學性能。然而，制備出綜合性能良好的薄膜仍然面臨著諸多挑戰，如襯底低溫（＜200℃）、無等離子損傷。

江西省科學院應用化學研究所李鳴慧團隊和我公司黃海賓團隊開發一種利用自制的催化化學氣相沉積（Cat-CVD）設備來制備具有可控折射率的均勻SiNx薄膜的方法。采用正交實驗設計，研究了反應壓力、SiH₄與NH₃的比例、SiH₄與H₂的比例以及襯底溫度這四個關鍵影響因素的作用。所評估的響應參數包括SiNx薄膜的折射率、消光系數、均勻性和沉積速率。與單因素變量試驗相比，正交實驗?zāi)軌蛲ㄟ^最少的實驗次數，得出綜合質量最佳的SiNx薄膜的最優制備工藝。同時，運用傅里葉變換紅外光譜（FTIR）、X射線光電子能譜（XPS）和掃描電子顯微鏡（SEM）等多種表征方法對SiNx薄膜的微觀結構進行了分析，以探究制備因素與SiNx薄膜性能之間的關系。

2.圖文導讀

到目前為止，制備氮化硅（SiNx）薄膜的主要方法有物理氣相沉積法（PVD）、原子層沉積法（ALD）和化學氣相沉積法（CVD）。

不同方法制備氮化硅薄膜的優缺點

根據正交實驗的統計分析結果，SiH₄:NH₃、SiH₄:H₂和襯底溫度Ts對折射率和消光系數有較大影響。為了探究影響因素與不同響應參數之間的關系，選取了幾個樣品進行傅里葉變換紅外光譜（FTIR）、X射線光電子能譜（XPS）和掃描電子顯微鏡（SEM）表征分析。

下圖為樣品的傅里葉變換紅外光譜（FTIR）透射光譜

下圖為X射線光電子能譜（XPS）

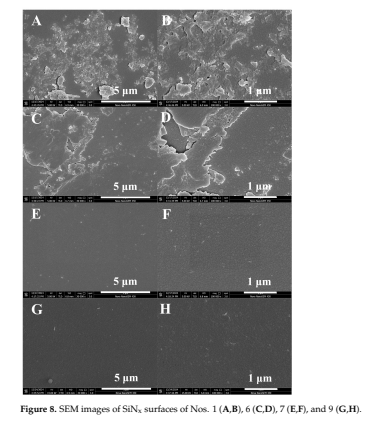

下圖為掃描電子顯微鏡（SEM）

4. 結論

本研究通過正交實驗設計方法，利用催化化學氣相沉積（Cat-CVD）技術成功優化了具有目標折射率的高均勻性氮化硅SiNx薄膜的制備工藝。最優的制備條件為：反應壓力P=3Pa，SiH₄:NH₃= 1:20，SiH₄:NH₂= 1:5，襯底溫度Ts= 60℃，在此條件下制備出的SiNx薄膜折射率為2.026，消光系數為0.056，均勻性為2.97，沉積速率為0.3nm/s。通過統計方法分析了各因素對響應參數的影響趨勢和重要程度。結果表明，SiH₄:NH₃和SiH₄:NH₂的比例是影響SiNx薄膜折射率和消光系數的主要因素。反應壓力P和襯底溫度Ts改變了SiNx的鍵合模式，進而影響了薄膜表面的均勻性。這些條件最終導致了不同的元素組成和結構，從而影響了折射率和消光系數。利用掃描電子顯微鏡（SEM）、傅里葉變換紅外光譜（FTIR）和X射線光電子能譜（XPS）進行的表征分析，探討了不同制備條件下SiNx薄膜的微觀結構與性能之間的關系。研究發現，元素含量和鍵合類型的差異是影響SiNx薄膜性能的最根本原因。本研究表明，催化化學氣相沉積法是一種很有前景的制備性能可控的SiNx薄膜的方法，為進一步開發適用于不同場景的SiNx薄膜以及研究各因素對這些薄膜性能的影響機制奠定了基礎。

文獻信息

Characterization of High-Uniformity SiNx Thin Film with Controllable Refractive Index by Home-Made Cat-CVD Based on Orthogonal

(Molecules 2025, 30, 1091.)

文獻鏈接：https://doi.org/10.3390/molecules30051091
